對于家用，配電箱 2P主開關或1P+N？如果你不明白詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

什么是p？n是什么？

p指桿子，英語是桿子。n指中性線。請?zhí)貏e注意，零線n不是零線。零線進屋前先接地，然后分為N線和PE線。n線用作電源線之一，而PE線用于接地以保護人身安全。N線可以切斷或接通。但是，不得在任何時候斷開聚乙烯線路，也不得進入開關。

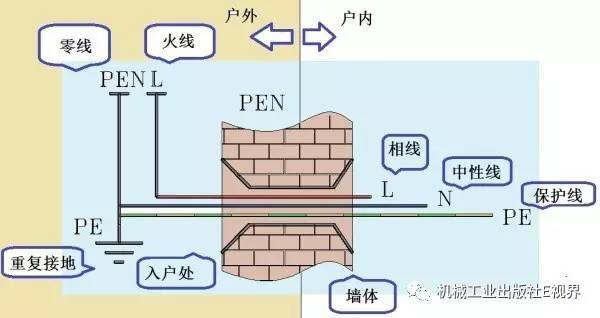

從上圖可以看出，進入房屋時有三條線路，即相線L、零線N和保護線PE。這種類型的連接稱為單相雙線系統，其中的聚乙烯不是電線。為什么？IEC60364規定，“電線”是指在正常運行期間電流流經的電線。在正常操作期間，線n中有電流，但是線PE中沒有電流，因此線PE不被視為線。

所謂的泄漏是指相線和地之間的接觸。這種接觸可能是由電纜斷裂引起的，也可能是由電氣設備內部相線與外殼短路(外殼碰撞故障)引起的。然而，不管是哪一種，我們都稱之為單相接地故障。

因?yàn)橹行跃€N在戶外反復接地，所以中性線N上的電壓為零。所謂的零線會漏電，試圖用開關保護零線漏電的線路實際上是沒有意義的。房子里沒有零線，我們不需要保護它。N線的電壓為零，所以沒有漏電，漏電保護對N線沒有價值。

一個警察有什么保護？

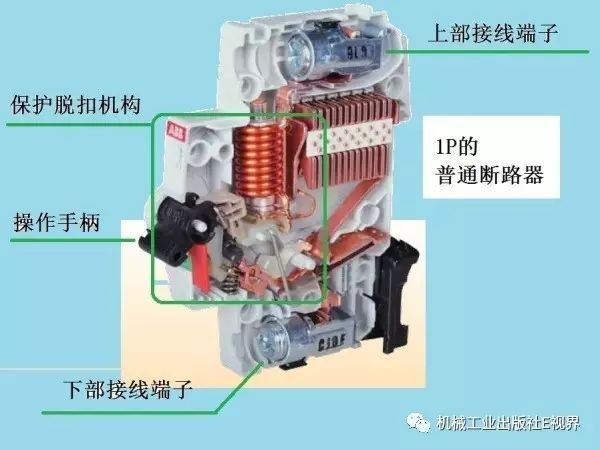

斷路器有兩種跳閘裝置，即熱跳閘裝置和磁跳閘裝置。熱跳閘對應于過載保護，磁跳閘對應于短路保護。

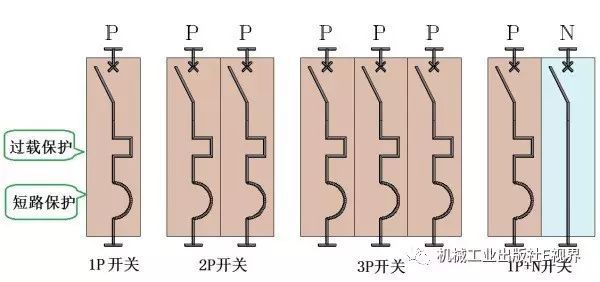

1P開關不僅有觸點(在頂部)，還有過載保護和短路保護。通過組合多個1P開關，我們得到了2P開關、3P開關和4P開關。2P開關的兩極都有線路保護功能。

如果開關內部沒有過載保護和短路保護，只有接觸部分，這種單觸點開關不能稱為p。這種開關只能起隔離作用。我們將一個1P開關和一個單觸點開關組合在一起，形成一個稱為1P+N開關的開關。1P+N個開關中的N個僅具有隔離功能。

對于家用，2P開關和1P+N開關在使用上沒有本質區別。然而，如果線路的引入線反向連接，即相線L連接到1P+N的N極，并且N線連接到1P+N的P極。當線路中發生短路故障時，1P+N開關不能實現線路保護，而2P開關可以。

因此，在任何情況下，1P+N交換機的輸入端口都不應反向！

發生短路時，開關的保護操作和接線之間有什么關系？

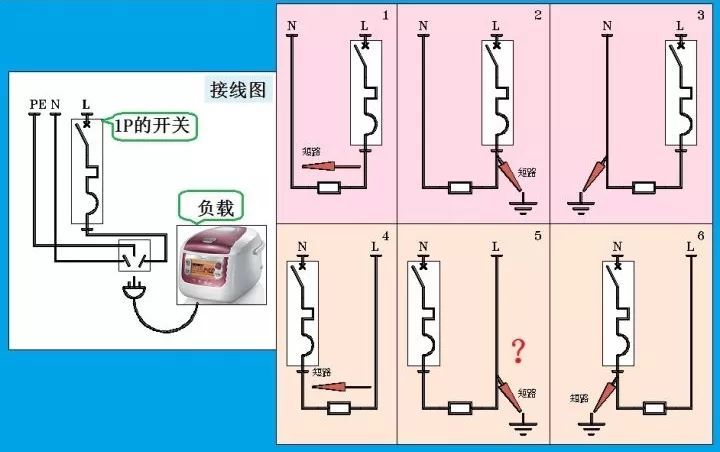

讓我們分析一下1P+N斷路器的解決方案:

圖1:圖中負載側發生相線對n短路。這時，相線和n線中的短路電流是相同的，所以開關將跳閘以實現短路保護。

圖2:在圖中，開關和負載之間的連接短路接地。此時，相線電流非常大，但是在N線中沒有電流。開關將執行短路保護。

圖3:在圖中，線N對地短路。因?yàn)镹線的電勢已經非常接近地電勢，所以什么也沒有發生。

圖4:圖中負載上部發生相線至n短路。此時，相線與n線的短路電流一樣大，因此開關將跳閘以執行短路保護。

圖5:圖中的相線對地短路。由于開關連接到N線側，并且N線中的電流接近于零，所以開關不會執行短路保護。

圖6:在圖中，開關的輸出端接地。由于開關連接到N線，當開關閉合時，流經開關的電流非常小，因此開關不會有問題。

從以上分析可以看出:

1.1P+N斷路器必須將P極連接到相線，N極連接到零線。它不能反向連接，否則會有大問題。

2.如果1P+N斷路器或2P斷路器沒有漏電開關，當發生漏電時。對于TN系統，由于泄漏電流被放大到相對中性線的短路電流，斷路器將產生保護動作。對于TT系統，斷路器不會執行保護，因?yàn)樾孤╇娏鞣浅Ｐ　?/p>

3.系統中必須有接地線，電氣設備的外殼必須接地。經過這種處理后，一旦發生泄漏，系統本身將執行跳閘保護。如果電氣設備的外殼沒有接地，漏電開關只能依靠人體進行線路保護操作。雖然漏電開關會動作，但人體會遭受非常危險的電擊事故。

2P好還是1P+N好？我的建議是:主開關盡量使用2P。對于沒有中性線且只有中性線(PEN線)的家庭配電系統，不建議使用1P+N開關。
