配電柜常見電氣部件和圖形符號的描述

斷路器、接觸器、中間繼電器、熱繼電器、按鈕、指示燈、凸輪開關和行程開關是電氣控制電路中較常見的八種。

云潤儀器以插圖和圖片的形式介紹了常見電氣元件的原理和應用。通過理解它們?cè)陔娐分械墓δ?，就能掌握它們?/p>

組件的正常運行。

1.斷路器

低壓斷路器又稱自動空氣開關，可手動切換，可用于分配電能、不頻繁啟動異步電動機、實現供電線路、電動機等。

線路保護，當發生嚴重過載、短路或欠壓故障時可以自動切斷電路。

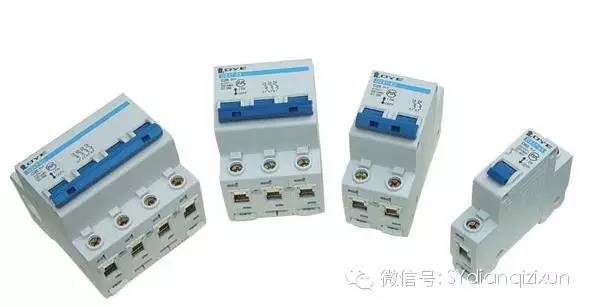

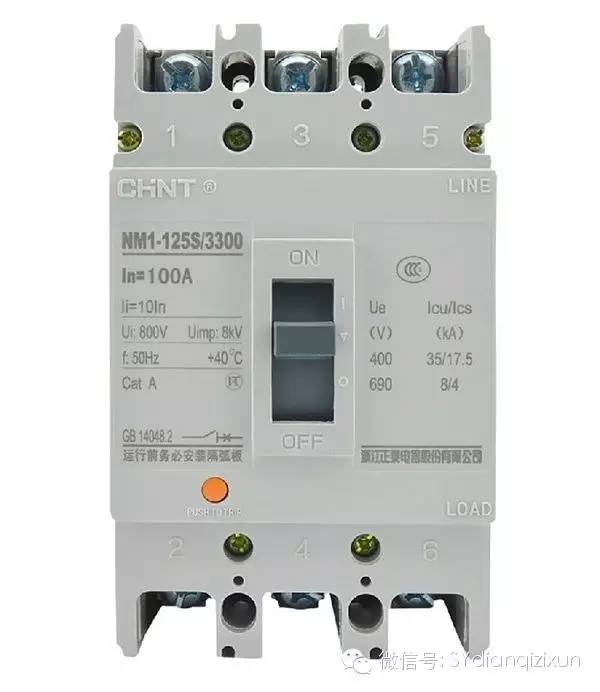

普通斷路器外形圖

1P微型斷路器3P微型斷路器塑殼斷路器

斷路器的文本符號是QF

斷路器的圖形符號為:

單極斷路器圖形符號三極斷路器圖形符號

2.電流接觸器

接觸器由電磁機構和接觸系統組成。接觸器較常見的線圈電壓是交流220伏、交流380伏和直流220伏。

接觸器的電磁機構由線圈、動鐵芯(電樞)和靜鐵芯組成。接觸器觸點系統由主觸點和輔助觸點組成。主要聯系人

頭部用于接通和斷開主電路，輔助觸點用于控制電路。

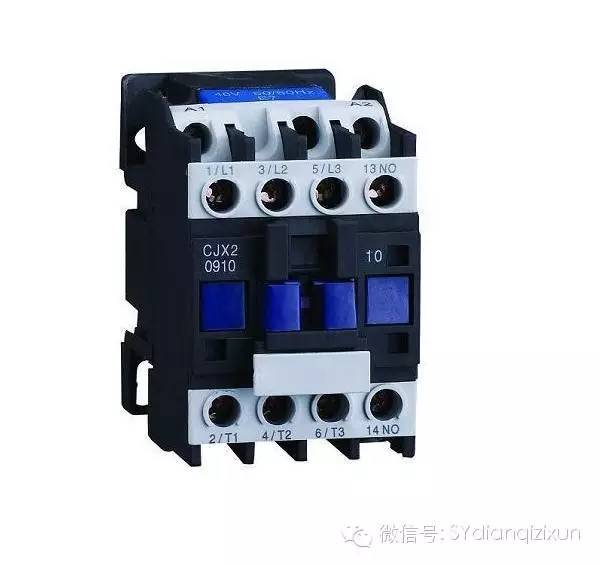

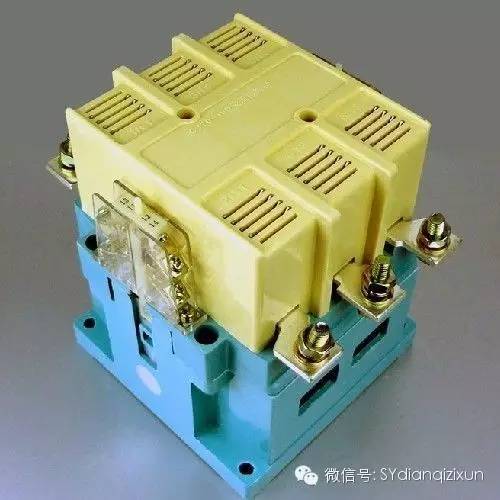

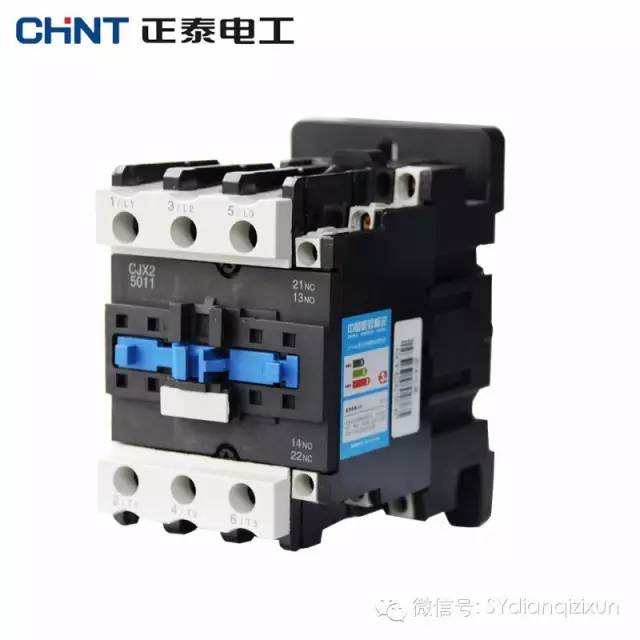

常見接觸器的外觀圖片

接觸器文本符號:KM

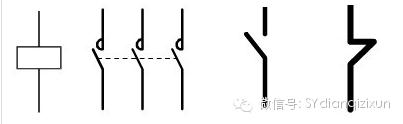

接觸器圖形符號有:

接觸器線圈圖形符號接觸器主觸點圖形符號接觸器輔助常開觸點圖形符號接觸器輔助常開觸點圖形符號

3.熱動繼電器

熱繼電器是一種繼電器，它利用電流通過元件產生熱效應的原理來改變時間限制。

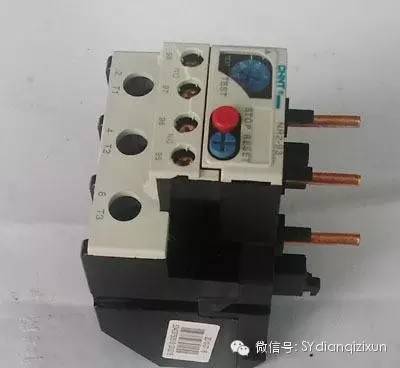

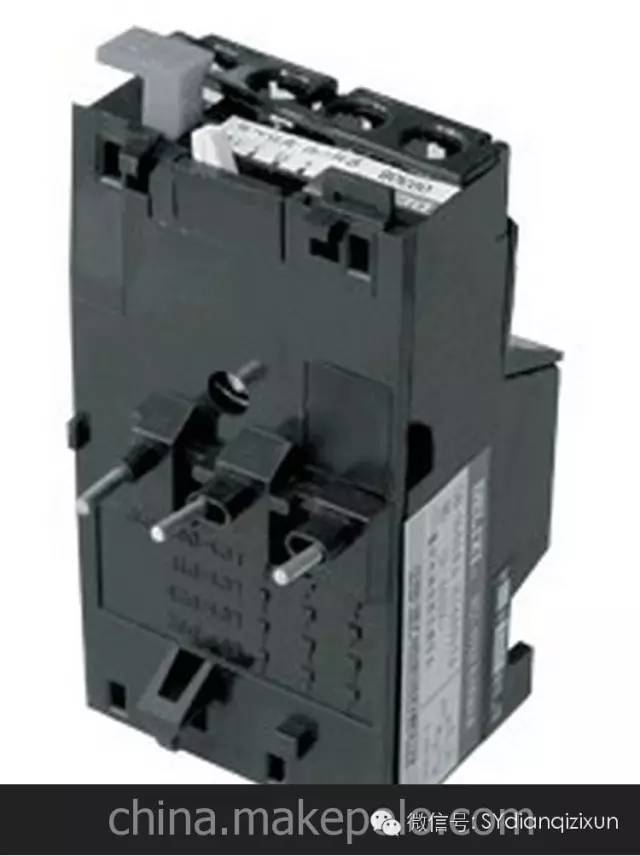

熱繼電器較常見的圖片:

熱繼電器的文本符號:FR

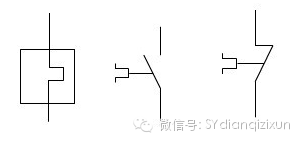

熱繼電器的圖形符號:

熱繼電器元件的圖形符號熱繼電器常開觸點的圖形符號熱繼電器常閉觸點的圖形符號

4.中間繼電器

中間繼電器的原理是將輸入信號轉換成多個輸出信號或放大信號(即增加繼電器的接觸容量)的繼電器。它的本質

這是一個電壓繼電器，但它有大量的觸點(多達8對)，10A的接觸容量，和一個敏感的行動。

當其他電器的觸點數量不夠時，可以通過中間繼電器擴大觸點數量，通過中間繼電器實現電擊和通電能力。

的擴張。

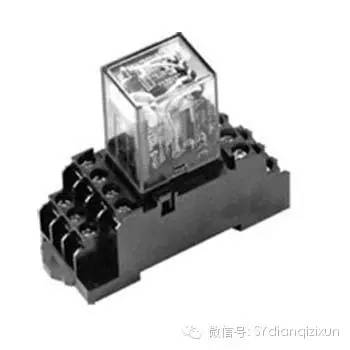

普通中間繼電器圖片< br

中間繼電器線圈圖形符號中間繼電器常開觸點圖形符號中間繼電器常閉觸點圖形符號

5.按鈕

在實際應用中，通常根據所需的觸點數量、使用場合和顏色來選擇按鈕。常用LA18、LA19、LA20系列按鈕

適用于交流500伏、直流440伏、額定電流5A、交流300瓦、直流70瓦控制回路中的控制電源。

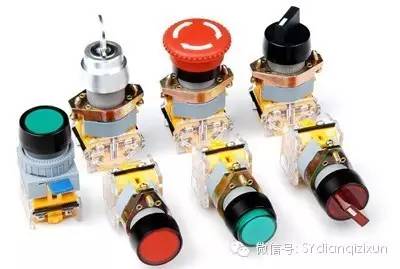

常見按鈕的圖片

按鈕文本符號:SB

按鈕圖形符號:

常開按鈕(通常用作“啟動按鈕”)常閉按鈕(通常用作“停止按鈕”)復合按鈕(通常用于電氣控制聯鎖電路)

按鈕顏色要求:

(1)“停止”按鈕和“緊急停止”按鈕必須為紅色。當按下紅色按鈕時，設備必須停止或關閉電源。

(2)“開始”按鈕的顏色為綠色。

(3)“開始”和“停止”交替按鈕必須是黑色、白色或灰色，不允許使用紅色和綠色按鈕。

(4)“點動”按鈕必須為黑色。

(5)“復位”(如果保護繼電器有復位按鈕)必須為藍色，當復位按鈕也有停止功能時為紅色。

6.指示燈

指示燈的功能:

(1)指示設備的運行或停止?fàn)顟B(tài)。

(2)監控電器供電是否正常

(3)用紅燈監控跳閘電路是否正常，用綠燈監控合閘電路是否正常。

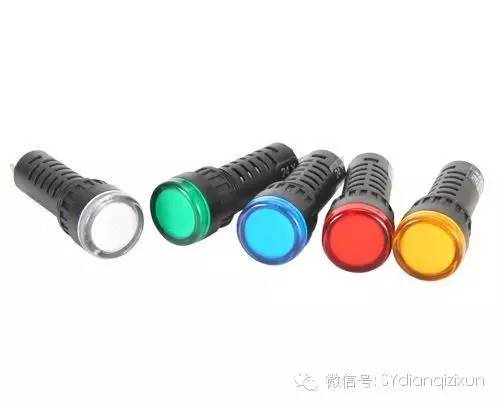

普通指示燈圖片:

指示器文本符號:HY(黃色)。汞(綠色)。人力資源(紅色)。硬件(白色)

指示器圖形符號:

& lt英國鐵路公司

7.轉換開關

通用開關由操作機構、面板、手柄和幾個接觸座組成。

通用轉換開關圖片

凸輪開關字符符號為:SA

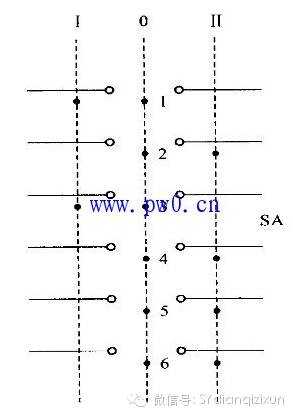

凸輪開關的圖形符號為:

當手柄轉到不同檔位時，每個觸點的開關狀態由黑點表示，黑點表示觸點閉合，無黑點表示觸點斷開。

8.行程開關

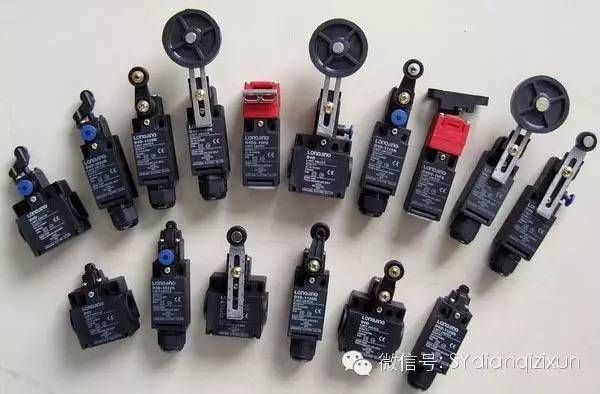

普通旅行開關圖片

筆劃開關文本符號為SQ

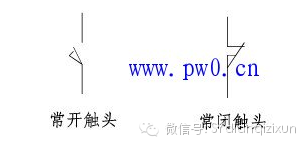

行程開關的圖形符號是:
