某公司購買了4臺OGD-42.8/8固定式單螺桿空氣壓縮機，但制造商沒有提供空氣壓縮機的電氣控制原理圖，因此該公司購買的XGN12高壓柜不能直接使用。經過技術人員的反復研究、討論和一系列改造，空壓機終于實現了正常運行。

一、空氣壓縮機對的技術要求

(1)OGD-42.8/8型固定式單螺桿空氣壓縮機具有高壓過載保護、欠壓保護和漏電保護。它需要從高壓柜向壓縮機發送一個關閉信號(無源常開觸點)以正常啟動。

(2)空氣壓縮機需要過電流信號(無源常閉觸點)。在過電流的情況下，空氣壓縮機的壓力回路可以得到信號并停止機器，以免燒壞電機。

(3)由于單螺桿空氣壓縮機是通過旋轉螺桿來實現空氣壓縮的，所以它只能向一個方向運行。如果反轉，螺桿將被損壞，整個空氣壓縮機將報廢。因此，必須禁止反向旋轉。如果電機沒有相序保護裝置，電機的相序在檢修或電源反轉后很容易反轉，后果非常嚴重。因此，必須為電機增加一個相序保護裝置。

(4)空氣壓縮機必須在機器側面操作。只有當空氣壓縮機在機器一側運行時，才能觀察到空氣壓縮機的啟動是否正常。如果出現異常情況，可以及時停止空氣壓縮機。有必要控制空氣壓縮機側高壓斷路器的分離和閉合。

二、XGN12高電壓開關柜變換方案

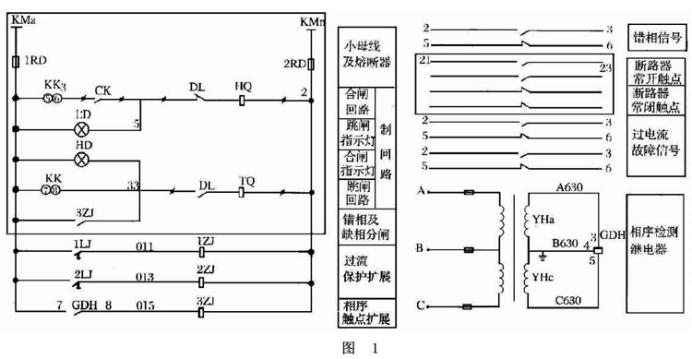

從高壓柜提供閉合信號(無源常開觸點)可以將斷路器的一對常開點21和23連接到空氣壓縮機的PLC的高壓柜的閉合信號KA8(接線盒的20和35)，這是可以實現的(見圖1和2)。

1.更換過電流繼電器

由于原高壓柜中的過電流繼電器型號為G25/10A，因此僅使用了一對常開繼電器和一對常閉繼電器。如果一個中間繼電器連接到過電流繼電器的兩端，并且使用其常閉點，過電流繼電器的正常操作將受到影響，因?yàn)樵黾拥睦^電器將會分流。因此，將更換帶3+GL-26/10A的過電流繼電器。繼電器有兩對常開點和兩對常閉點。將增加兩個中間繼電器1ZJ、2ZJ (型號 JTX-3C交流220伏)，以延長過電流保護。過電流信號可以發送到空氣壓縮機?？諝鈮嚎s機可編程控制器的高壓電機的過載信號KA4(端子排20，X5)將連接到過流故障信號的中間繼電器1ZJ，2ZJ的兩個常閉點5，6，從而實現高壓電機的過流保護。參見圖1和圖2。

2.添加相序保護器

由于市場上銷售的相序保護器的工作電壓一般為380伏，這種相序保護器不能直接用于高壓柜，電壓互感器產生的電壓也不能直接使用，所以增加互感器不方便。后來，我們購買了一個相序繼電器的工作電壓為100伏，型號是P1PFS1型。相序繼電器體積小，外形尺寸為5 0×4 0×8 0，便于安裝在高壓柜中。首先對高壓柜內的母線進行改造，然后在每個高壓柜內安裝兩臺JDZ-10 10/0.1、0.5型電壓互感器，將高壓轉換為110伏低壓，然后將相序保護器連接到電壓互感器上，如圖1所示。然后擴展相序觸點，增加一個中間繼電器3ZJ(型號為jtx-3ca220v)，將空壓機可編程控制器的欠相和相序保護信號KA69(即端子排上的X7和20)連接到相位信號錯誤的3ZJ的常閉觸點5和6，保證電機只能正轉，不能反轉，從而實現空壓機的相序保護。(參見圖1和圖2)

3.實現機器旁的控制

將空氣壓縮機的開啟控制按鈕與的轉換開關K K的5點鐘和6點鐘并聯。斷路器的轉換開關型號為L(zhǎng)W116D/49.6 7 8 0.5。在高電壓開關柜的情況下，將空氣壓縮機的關閉按鈕與轉換開關K K的7點鐘和8點鐘并聯，可以實現機器側控制(見圖1和圖2)。但是，這種控制方式仍然存在一些隱患，因?yàn)榭諝鈮嚎s機的閉合開關KK和K6在斷路器閉合后處于閉合和斷開位置，空氣壓縮機的閉合開關接通后，高壓斷路器的閉合線圈在工作后總是處于閉合狀態，一旦斷路器跳閘，閉合線圈電路中斷路器的常閉點總是處于閉合狀態。0.2秒內閉合，空氣壓縮機開關只有在斷路器跳閘1秒后才能打開，這樣閉合線圈再次通電，斷路器再次閉合，空氣壓縮機再次啟動，非常危險。

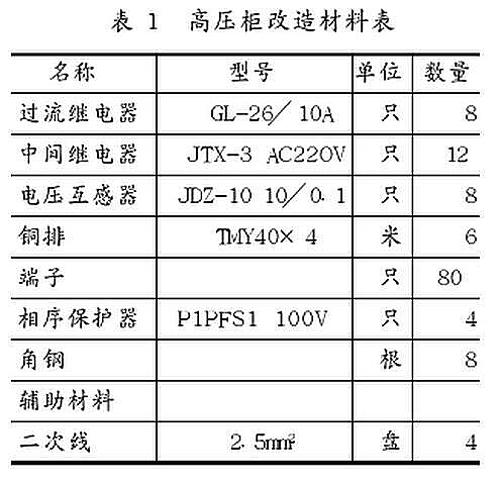

在這種情況下，可以采取兩種措施:一是使用手動儲能啟動斷路器；另一個措施是在電能存儲之后將儲能開關轉到斷開位置，使得斷路器在斷路器閉合之后不存儲能量，并且閉合線圈的電路中儲能的常開觸點處于斷開位置，使得即使KK在5點或6點閉合，斷路器的常閉點也閉合，并且閉合線圈將不接收電能。這一點必須向操作人員說明，并在板上注明，以確?？諝鈮嚎s機的正常運行。高壓柜改造材料清單見表1。

三、轉型效應

經過上述一系列改造后，xg12型高壓柜能夠滿足空壓機正常運行的所有電氣要求。自投入使用以來，運行正常，保證了生產的順利進行，為公司節約了投資成本，收到了良好的效果。
