金屬封閉的高電壓開關柜必須有措施防止相鄰的高電壓開關柜受到該機柜中組件故障的影響；高壓開關柜室(或隔間室)的隔離設施必須通過相應的絕緣強度驗證測試，并且由阻燃材料制成，如果它們也可以用作絕緣支撐的話。

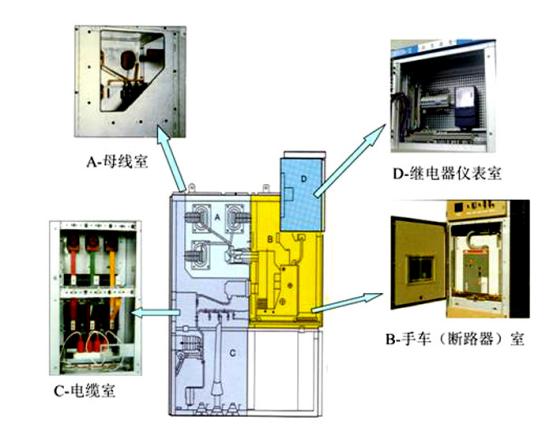

高壓開關柜上有一個隔間，稱為電纜隔間，負責高壓開關柜上的電纜連接。高壓開關柜電纜頭的安裝位置應根據電力電纜的連接情況考慮一次。電力電纜頭室(電纜室)應符合下列要求:

1.安裝電纜頭必須有指定的位置，并考慮可靠的固定方法和零件。

2.除銘牌上規定的額定電流外，連接隔間內高壓部件和電纜頭的導體橫截面以及支撐絕緣子應能承受銘牌上規定的額定峰值耐受電流、額定短期耐受電流和額定短期持續時間，且高壓開關柜。

3.檢修和試驗時，必須考慮電纜頭的安裝位置和連接方式，以便于斷開和接線。

4.應考慮采取措施防止小動物進入電力電纜室和電纜溝的連接處。

進行電纜絕緣測試時，如果電纜不能與高壓開關柜斷開，高壓開關柜和電纜之間的連接部分應能承受電纜標準中規定的測試電壓。
