“一個朋友說，一個電工應該能夠安裝配電箱才能開始！WORD兄弟，讓我們不要說這種說法是否可靠，但讓我們談?wù)勅绾伟惭b這個配電箱吧。

配電箱函數

通俗地說，分配電能的盒子叫做配電箱。它的主要功能是控制和分配電氣設備，并防止線路過載、短路和漏電。配電箱安裝在各種地方，如學校、機構、醫院、工廠、車間、家庭等。，如照明配電箱，電源配電箱，等等。

配電箱安裝要求

1.配電箱應安裝在安全、干燥和易于操作的地方。如果設計無特殊要求，配電箱底邊距地面高度為1.5m，照明配電板底邊距地面高度不小于1.8m

2.電線開發處不應損壞線芯或線芯過長。線頭應牢固可靠。如果多根導線連接到端子排，則應安裝壓接線端(機頭)。然后一起沖洗錫罐，并按壓端子排。如果與壓線孔連接，多股導線應在錫沖洗后與頂部導線一起被擠壓，注意不要減少導線的股數。

3.電線引出面板時，面板的電線孔應光滑無毛刺，金屬面板應裝有絕緣保護套。一般來說，一個孔只能穿過一條線，以下情況除外:指示燈接線；控制兩個分離柵極的總柵極布線線數是相同的；多線布線中的一個孔。

4.配電箱螺旋熔斷器安裝在里面，電源線應連接到中間觸點的端子上，負載線應連接到螺釘?shù)亩俗由稀?/p>

5.配電箱內盤式制動器的位置應與分支相對應，其下方應安裝一個卡盒，以指示回路的名稱。

6.配電箱交流、DC或不同電壓等級的電源內，應有明顯標志。

7.配電箱安裝在盤面上的各種刀閘和自動開關等?！ぎ?dāng)處于開路狀態時，葉片的可移動部分不得充電(特殊情況除外)。

8.配電箱小母線上應帶有黃色(L1相)、綠色(L2相)、紅色(L3相)、淺藍色(N零線)等顏色，黃色和綠色線為保護地線。

9.配電箱通電的工具和儀表應牢固、平整、整齊、間距均勻，銅端子無松動，開關靈活，零件齊全。布置間距應符合下表的要求。

10.在照明和配電工程中，當采用總氮-碳系統時，不在正線設置端子板(排)，當采用總氮-C-S系統時，在建筑物進線的2+處分別設置N母線和PE母線，并相互隔離。用于電源引入線的筆線

單位:mm2

13.配電箱箱體和第二層金屬?gòu)?fù)合板應與保護接地電路連接。訂購時，應提供一個特殊且不可拆卸的接地螺母。保護接地線的截面積應按表17的規定選擇，并與其專用接地螺釘有效連接。PE線不允許與箱體和箱體串聯。

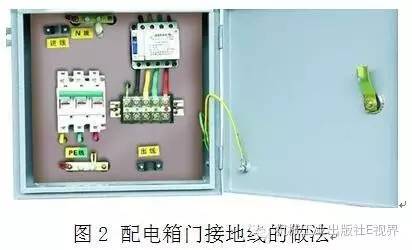

14.配電箱對于裝有50V以上電氣設備的可打開的門、可移動面板和可移動臺面，裸銅軟線必須可靠地連接到接地良好的金屬框架上，如圖2所示。

[重要提醒]

以上第1至第14項是關于在配電箱范圍內安裝n線和PE線的相關規定。

開放式安裝配電箱安裝

1.彈簧線定位

根據設計要求，找出配電箱的位置，根據盒子的外形尺寸定位彈線。

2.安裝方法

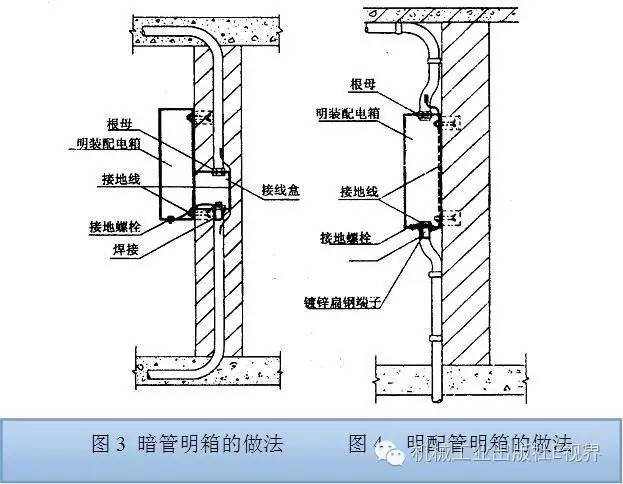

明裝配電箱可分為明管明箱和暗管明箱，其安裝方法大致相同。對于隱藏和暴露的盒子，在構造中通常采用圖3所示的方法。這種方法的缺點是箱后隱藏的接線盒不利于檢查和維護。一旦線路被改變或檢查，暴露的接線盒必須被移除配電箱。如圖4所示，開管開箱的方法可以避免上述問題，便于檢查和維護。

3.配電箱安裝方法

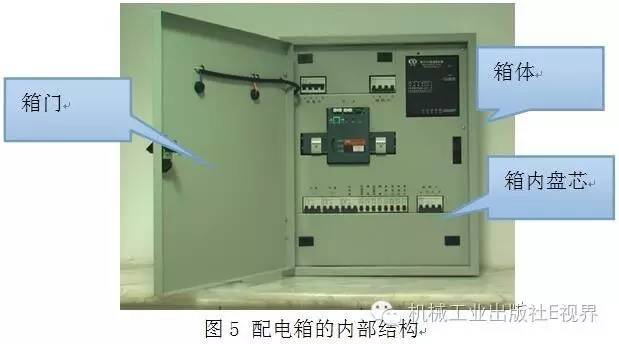

配電箱由三部分組成:箱體、內芯和門，如圖5所示。安裝前，配電箱應拆卸。當拆卸配電箱時，拆下的螺釘、螺母、墊圈等。應當保留。

1)安裝盒子。金屬膨脹螺栓應固定在混凝土墻或磚墻上配電箱，金屬膨脹螺栓的尺寸應根據箱體重量選擇。方法是根據彈線定位的要求，找出墻和盒固定點的準確位置。盒子固定點通常是四個，并且在四個角上均勻?qū)ΨQ(chēng)。用電鉆或沖擊鉆在墻壁和箱子固定點鉆孔?？椎闹睆綉?yīng)正好將金屬膨脹螺栓的膨脹管部分埋入墻內，孔應是直的，不歪斜。較后，將箱體的孔與墻壁的孔對齊。注意增加鍍鋅彈簧墊和平墊，以輕微固定箱體。箱體較終用水平尺找平后，逐個擰緊螺栓。

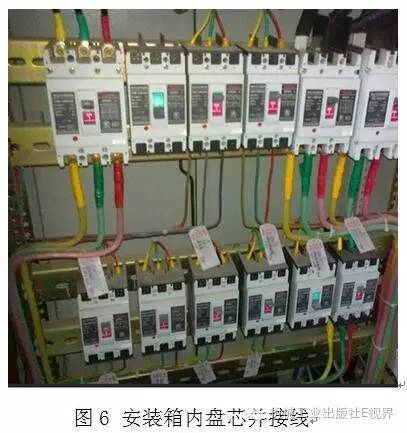

2)安裝箱體內芯并連接電線。清理盒內雜物，如盒后有接線盒，將導線拉直，分清分支和相序，用白色膠帶或其他材料暫時將導線末端標記清楚，然后將盤芯與盒安裝牢固，較后根據標記的分支和相序?qū)?dǎo)線末端引向盒或盤芯，將導線末端逐個展開。 然后將它們一個接一個地壓在電器上，并根據需要用力按壓保護地線，如圖6所示。

[重要提醒]

將箱蓋安裝在箱體上。應使用儀器檢查箱內電源是否無誤，調整正確后再送電。較后，將this 配電箱的系統圖粘貼在箱蓋的內側，并標記每個制動器的用途和電路名稱，以便于以后操作。

隱蔽安裝配電箱安裝

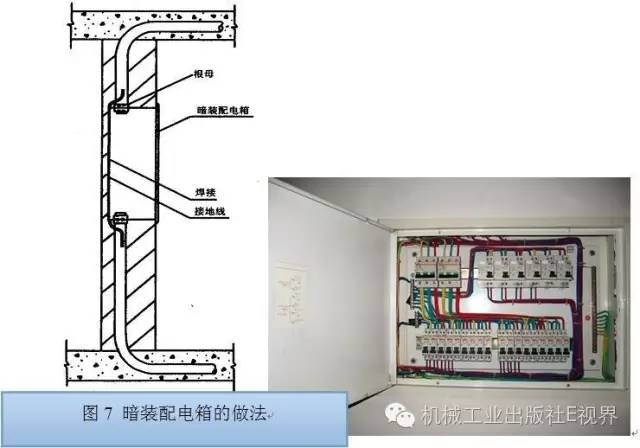

根據預留孔的尺寸，箱體的定位應具有彈性線定位的標高和水平尺寸。根據箱體的標高和水平尺寸，檢查進入箱體的焊管或聚氯乙烯管的長度是否合適，間距是否均勻，排列是否整齊等。如果管道不合適，應根據管道要求及時調整，然后根據每根管道的位置用液壓開孔器鉆孔。開口完成后，根據校準位置將盒子固定牢固，較后用水泥砂漿將四周填滿并抹平，如圖7所示。如果箱底與外墻齊平，外墻用金屬網固定后，墻面應抹灰，底板不應抹灰。

[重要提醒]

配電箱(面板)安裝完所有電器后，使用500伏絕緣電阻表測量線路的絕緣電阻。振動測試項目包括相線與相線之間、相線與零線之間、相線與地線之間、零線與地線之間的絕緣電阻。震動試驗應由兩人進行，并同時做好記錄。

成品保護

1.配電箱箱體安裝后，應采取保護措施，防止土建刮膩?zhàn)?、噴漿和油漆時污染箱體內壁。箱內各管線管口應嚴密封堵，防止雜物進入管線。

2.安裝配電箱時，應注意保持墻壁整潔。安裝后，箱門應上鎖，以防損壞箱內電器和儀表。

“嗯，配電箱安裝會在這里談！然而，有一個問題。配電箱和配電柜有什么區別嗎？許多朋友認為配電箱和配電柜只是不同的術語，在大小上有一點不同，但實際上沒有太嚴格的區別。但是編輯想告訴你，事實上，他們還是非常不同的！

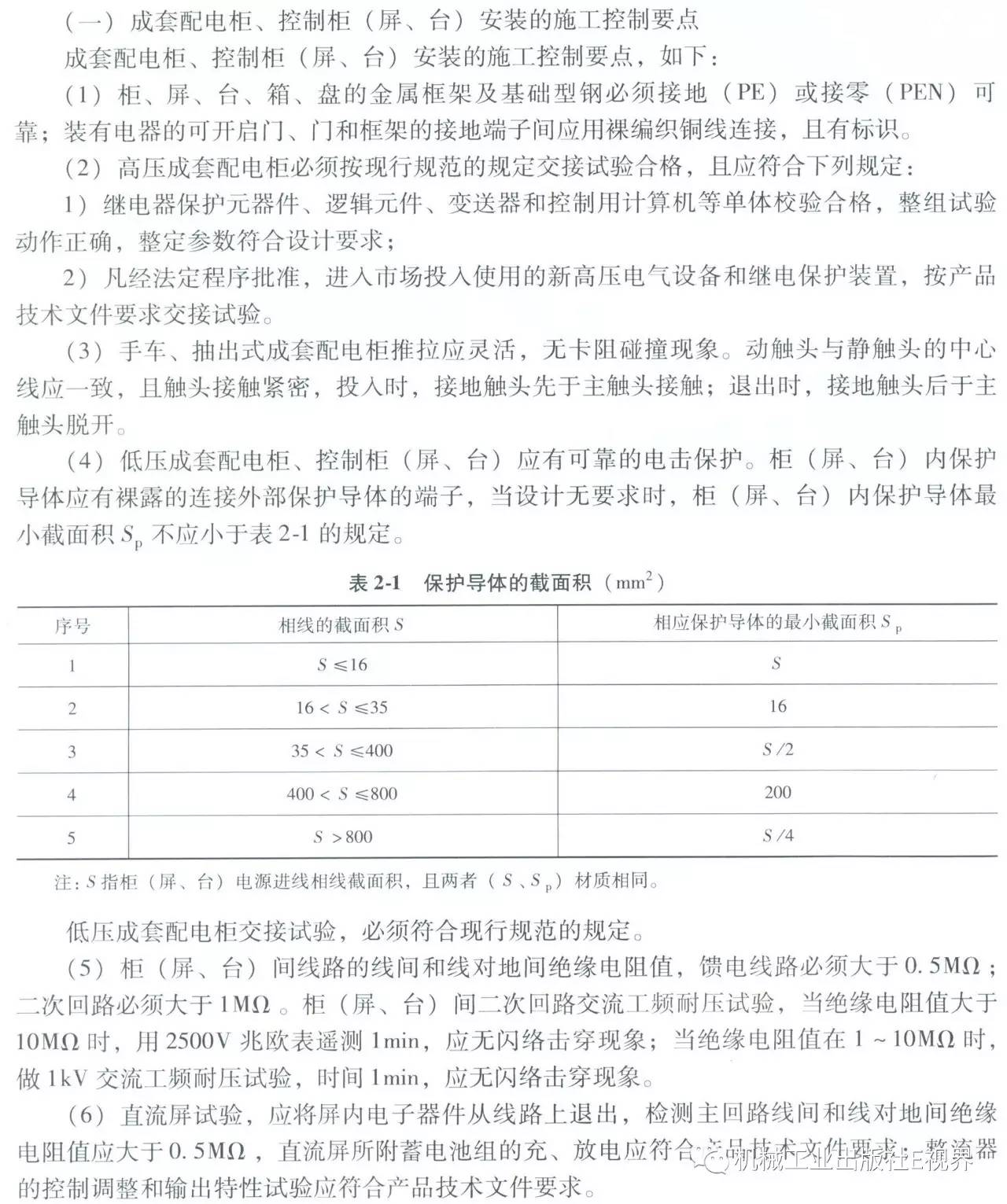

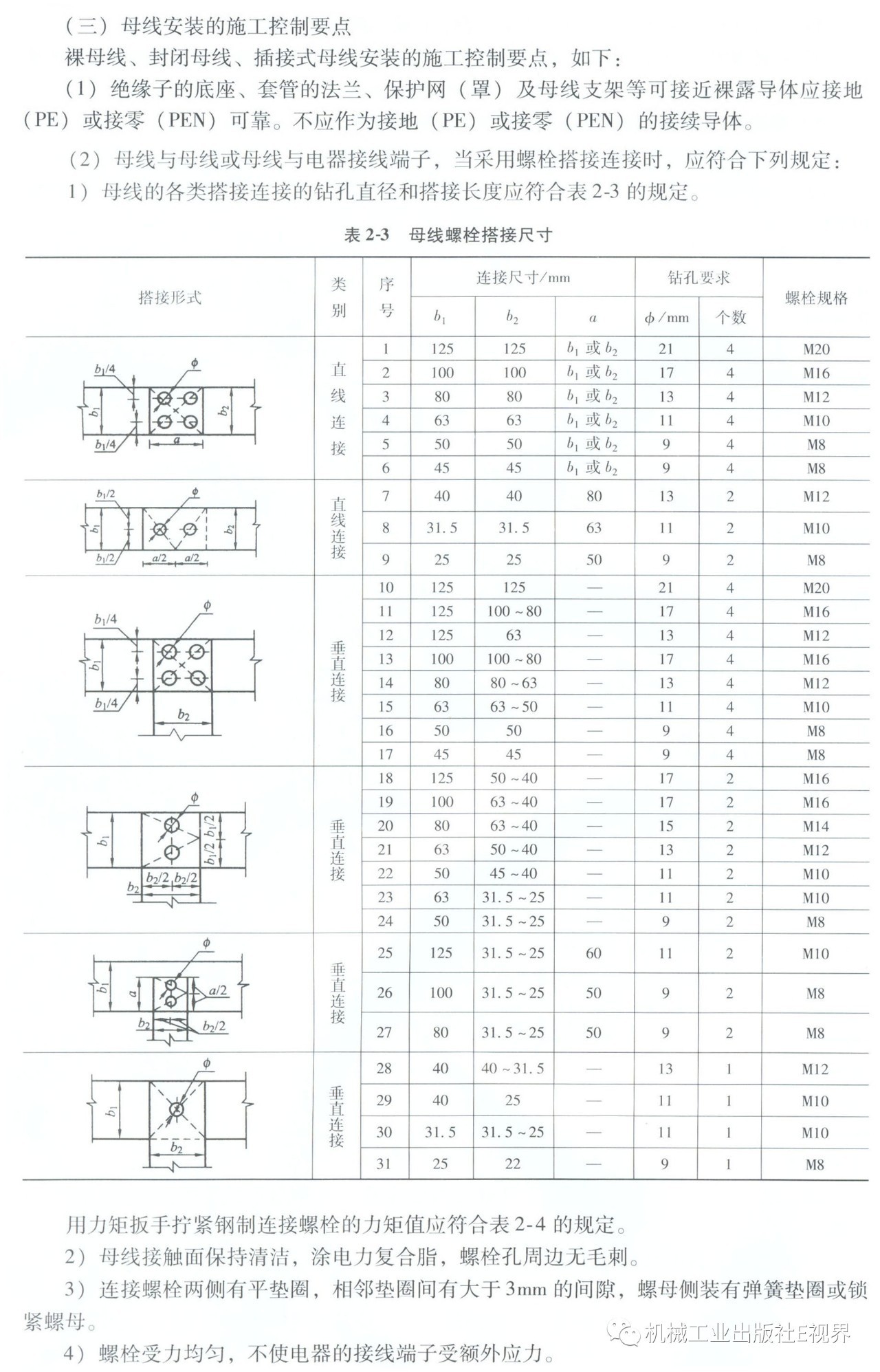

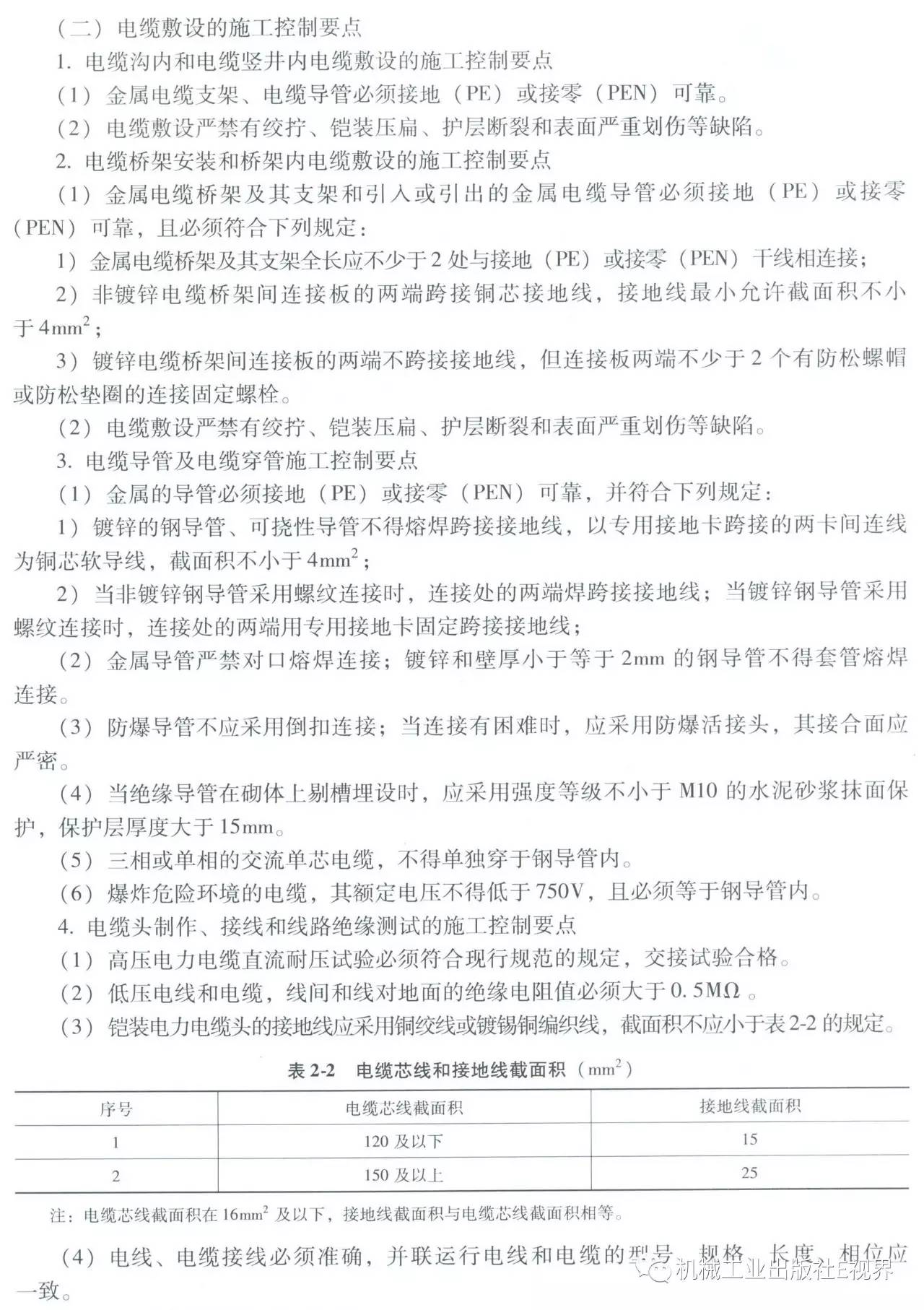

配電柜安裝、電纜敷設、母線安裝施工控制點

配電柜是成套的開關設備和控制設備。它作為電力中心和主要配電裝置。主要用于電力線和主要電氣設備的控制、監測、測量和保護。經常設置在變電站配電間等。

我不知道這里省略了多少單詞...讓我們直接看圖片吧！(笑聲)

總而言之:配電箱和配電柜在功能、安裝環境、內部結構、受控對象等方面是不同的。較顯著的區別是外形尺寸不同，配電箱體積小，可以藏在墻上，也可以立在地上；配電柜的體積很大，只有設備在變電站的配電室內。
